| 類型 | 炮塔銑床 |
|---|---|
| 重量 | 1300（kg） |
| 主電機功率 | 2.25（kw） |
| 主軸轉速范圍 | 4620（rpm） |
| 工作臺尺寸 | 254*1270（mm） |
| 主軸錐孔錐度 | R8/NT30/NT40 |
| T型槽數目 | 3 |
| 控制形式 | 仿形 |
| 布局形式 | 立式 |
| 作用對象 | 五金 |
| 作用對象材質 | 金屬 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機保修2年 |
| 品牌 | 臺灣翊锠 |

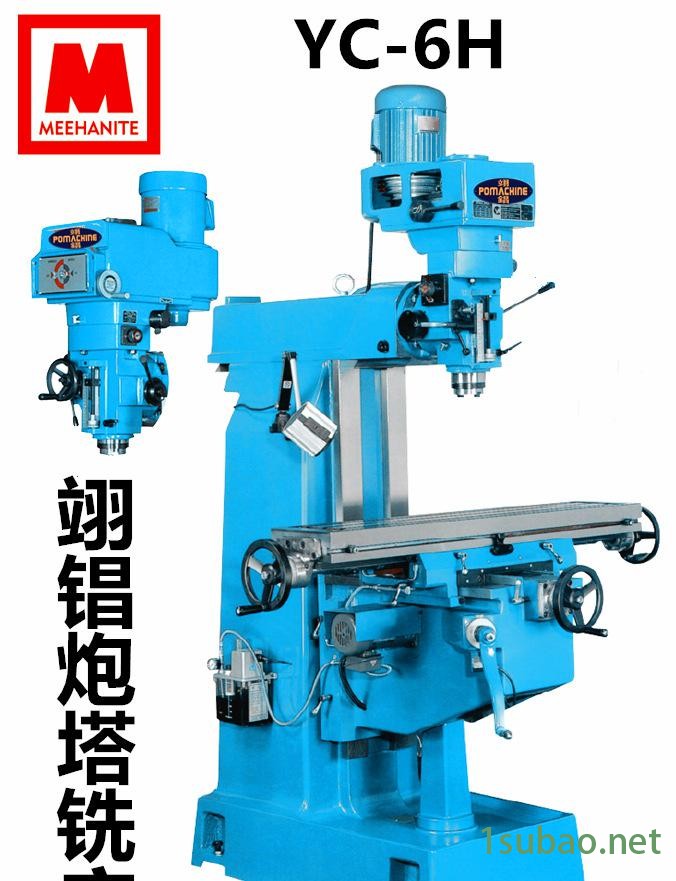

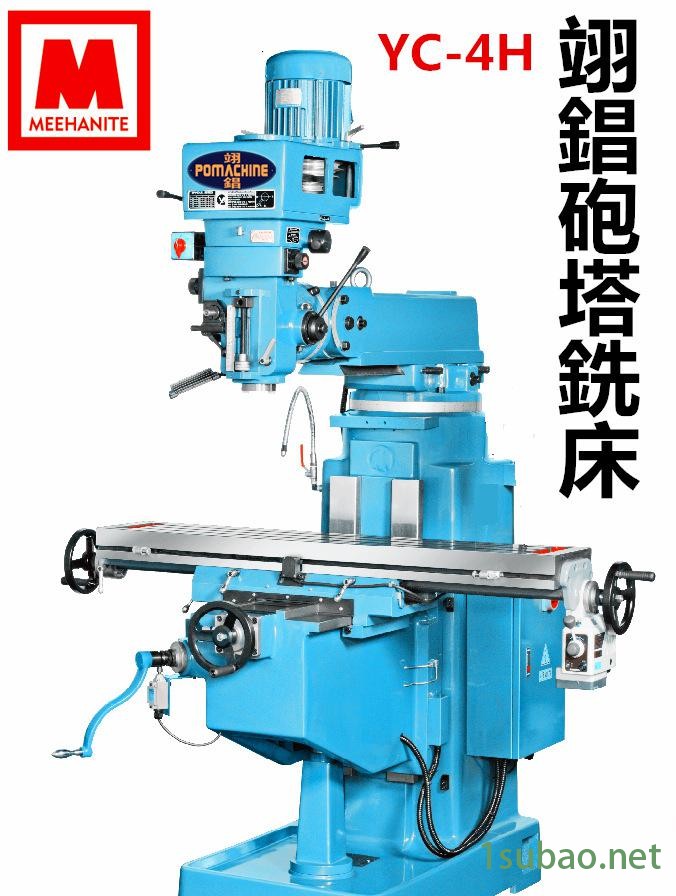

| 型號 | YC-3H/YC-4H,YC-5H,YC-6H,YC-7H |
銑床 炮塔銑床 立式銑床 搖臂銑床 鑼床。

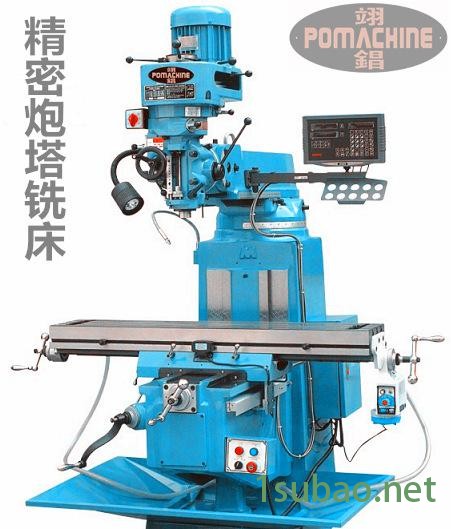

一、臺灣翊锠銑床的特點介紹：
1.銑頭能左右回轉90°，前后回轉45°，滑枕不僅能前后伸縮，并可在水平面內做360°回轉，因而大大擴大了機床的有效工作范圍。 2.床身鑄件采米漢納（SC250級**鑄鐵鑄造，經時效處理1年以上，結構剛強，不變形，穩定性好。
3.主軸采用40鉻合金鋼制作，經調質熱處理精密研磨后，并配以精密級斜角滾珠軸承組合組合，切削力強，精密度持久。
4.三軸角牙座螺母采用**磷青銅（PBC-2）制作，可調式螺帽設計，調整容易，操作順暢，耐磨性好，使用年限長。
5.X/Y/Z軸滑道貼附德國TURCITE-B耐磨片，操作輕巧，磨損率低，經久耐用。
6.工作臺面，工作臺、升降臺、床身三軸導軌面均為人鏟花并經淬火加硬后精密研磨，不易磨損。
7.銑床銑頭主軸及絲桿100％臺灣原裝進口。
二、主要技術參數：
| 項目 | 單位 | YC-3H | YC-4A | YC-4H | YC-5H | YC-6H | YC-7H |
| 面積 | mm | 1270×254 | 1270×254 | 1320×254 | 1370×280 | 1370×320 | 1370×305 |
| 行程（X軸） | mm | 850(900/950)▲ | 850(900/950)▲ | 870(920)▲ | 890▲ | 900▲ | 890(990)▲ |
| 行程（Y軸） | mm | 400▲ | 400■ | 430■ | 455■ | 430■ | 460■ |
| 行程（Z軸） | mm | 400▲ | 400▲ | 430■ | 460▲ | 430■ | 460■ |
| T型槽規格 | mm | 3×16×63 | 3×16×76 | 3×16×80 | |||
| 主軸錐度 | R8(可選NT30/NT40） | NT40 | NT40 | ||||
| 套筒行程 | mm | 127 | 125 | 125 | |||
| 套筒進給 | mm/rev | 0.04，0.08，0.15 | 0.045,0.086,0.142 | ||||
| 套筒外徑 | mm | 85.725 | 105 | ||||
| 變速級數 | steps | 16 | |||||
| 低速 | rpm | 70-2310 | 80-650 | ||||
| 高速 | rpm | 140-4620 | 660-5440 | ||||
| 電壓 | v | 220/380/415/440 | |||||
| 頻率 | Hz | 50/60 | |||||
| 功率 | HP | 3 | 5 | ||||
| 外形尺寸 | M | 1.5×1.7×2.2 | 1.5×1.7×22.2 | 1.6×1.73×2.25 | 1.65×1.78×2.26 | 1.75×1.78×2.35 | 1.8×1.78×2.4 |
| 重量≈ | Kg | 1250 | 1350 | 1480 | 1600 | 1700 | 1850 |
| 標準配置： | 兩軸數顯尺（X/Y)；X軸自動走刀器；6"平口鉗；鎖嘴一套（8PCS）；組合壓板一套；拉桿一條；工具箱（內有必要工具）。 | ||||||
| 特別選配： | 三軸數顯尺（X/Y/Z）；機械式走刀器；冷卻系統；接水盤；自動潤滑油泵；氣動換刀裝置等。 | ||||||
| 注：▲燕尾導軌 ■方形導軌 ＊產品樣本內說明文字、圖片及技術參數等隨發展而更改，恕不另行通知。 | |||||||
