| 品牌 : | 軒澤 | 型號 : | SK6140 |
| 售后服務 : | 整機一年系統三年 | 數控機床分類 : | 數控車床 |
| 主電機功率 : | 7.5kw | 運動方式 : | 主軸旋轉 |
| 主軸轉速范圍 : | 45-1600y/min | 刀具數量 : | 4 |
| 控制方式 : | 半閉環控制 | 控制系統 : | 廣數980TD3i |
| 布局形式 : | 臥式 | 動力類型 : | 伺服電機 |
| 用途 : | 數控特種加工 | 適用行業 : | 通用 |
CK6140數控機床坐標系采用的是右手笛卡爾直角坐標系，其基本坐標軸為X、Y、Z直角坐標，如下圖所示，
規定了X、Y、Z三個直角坐標軸的方向，這個坐標系的各個坐標軸與機床的主要導軌相平行。根據右手螺旋法則，
我們可以確定出A、B、C三個旋轉坐標的方向
1、機床精度高，主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。

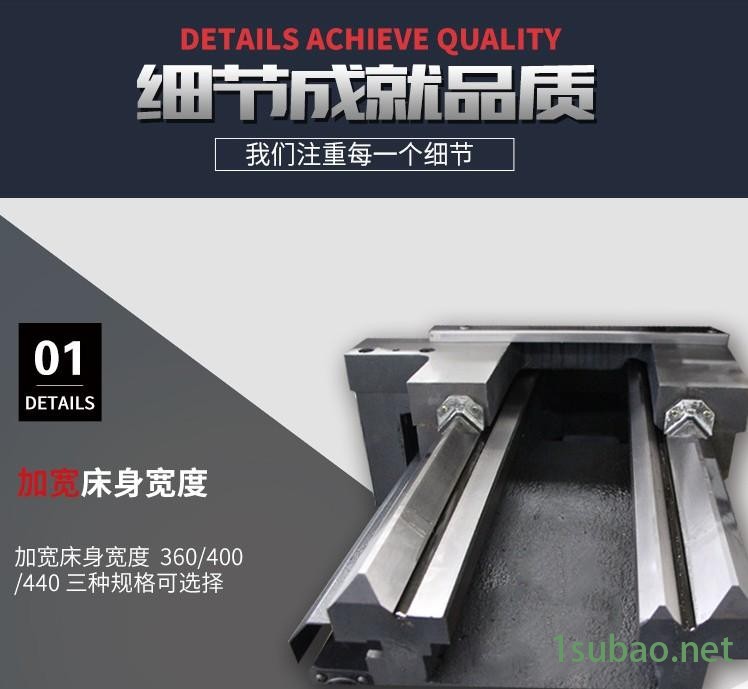

3、床身導軌經超音頻淬火后精磨，硬度高，剛性好。

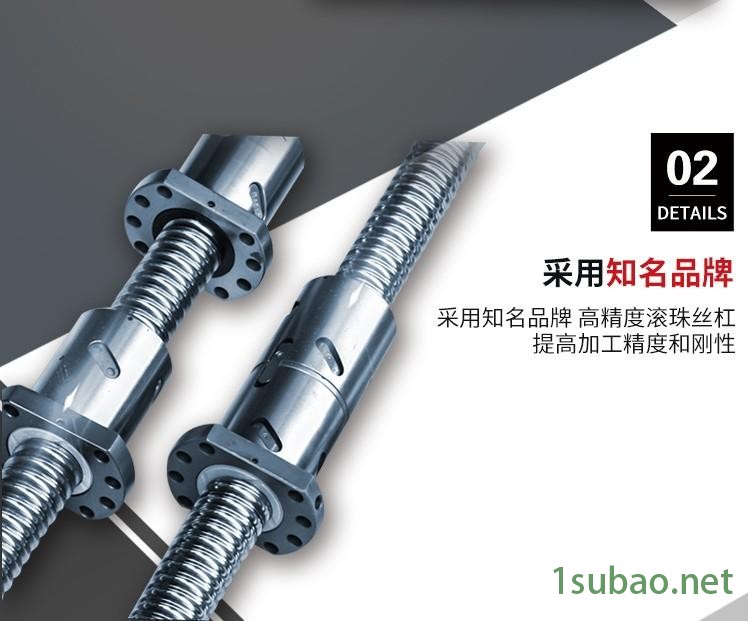

4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、減少熱變形、
精度穩定的特點。
5、電動四工位刀架采用精密齒盤定位，重復定位精度高。
6、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒
內孔錐度，有效的保護了尾座部件。
7、數控系統采用GSK928TE，凱恩帝KNDITB-II，仁和100T，華中世紀星18A等國內 產品，可選用混合式步進電機驅動或交流伺
服電機驅動，也可根據用戶要求選配其它系統，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工.也是數控教學的

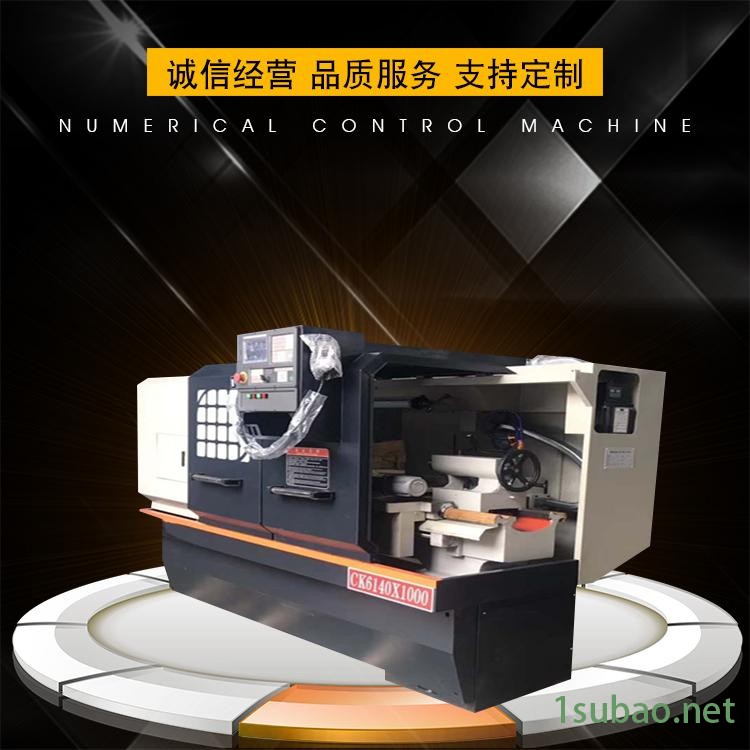

數控車床 Item 數控車床CK6140?
床身回轉直徑 Swing over bed Φ400?
拖板回轉直徑 Max rotative diameter on carriage Φ210?
切削直徑 Max processing diameter Φ400?
加工長度 Max processing length Φ750?
X/Z軸行程 X/Z axis travel 280/700?
X/Z軸位移單位 Min setting uint of X/Z 0.001?
主軸通孔直徑 Through-hole diameter of spindle Φ48?
主軸內孔錐度 BT40?
主軸級數 Number of spindle speed 無級?
主軸極限轉速 Spindle speed range 30-1800?

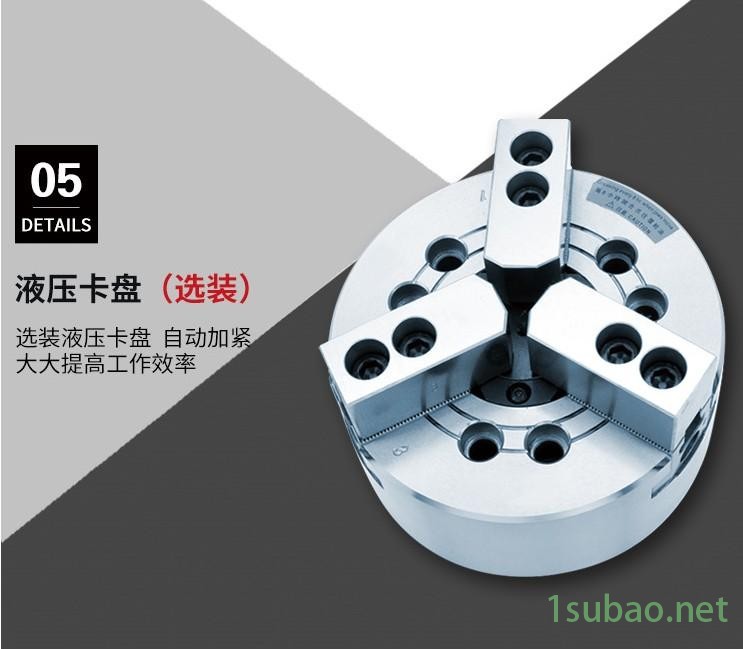

工件夾持方式 Form of workpiece clamping 三爪卡盤Φ200或彈性夾頭?
主軸電機功率（變頻） Main motor power 5.5?
變頻器 7.5?
X/Z軸 伺服1.2/1.5?
X/Z軸快移速度 X/Z-axis rapid traverse rate X:3000 Z:6000?
刀架形式 Type of tool carrier 4工位電動刀架(4 Position electric tool post)?
刀架（型號/數量） Knife stem size tool posts (model/quantity) LD4B-6132?
刀桿尺寸 Knife stem size 20*20?
機床凈重 weight 1900?
機床外形尺寸（長*寬*高） L*W*H 2120*1400*1750
?
