CK6140數控機床坐標系采用的是右手笛卡爾直角坐標系，其基本坐標軸為X、Y、Z直角坐標，如下圖所示，

規定了X、Y、Z三個直角坐標軸的方向，這個坐標系的各個坐標軸與機床的主要導軌相平行。根據右手螺旋法則，

我們可以確定出A、B、C三個旋轉坐標的方向

1、機床精度高，主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。

2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。

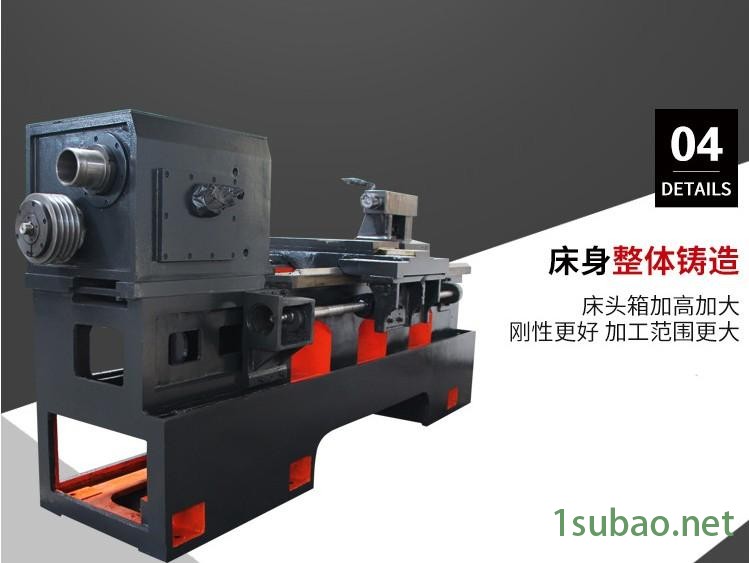

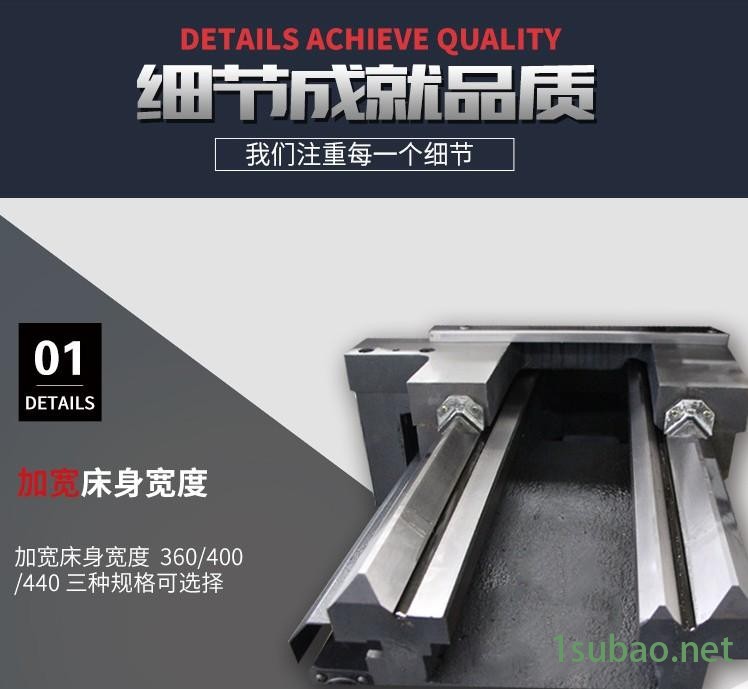

3、床身導軌經超音頻淬火后精磨，硬度高，剛性好。

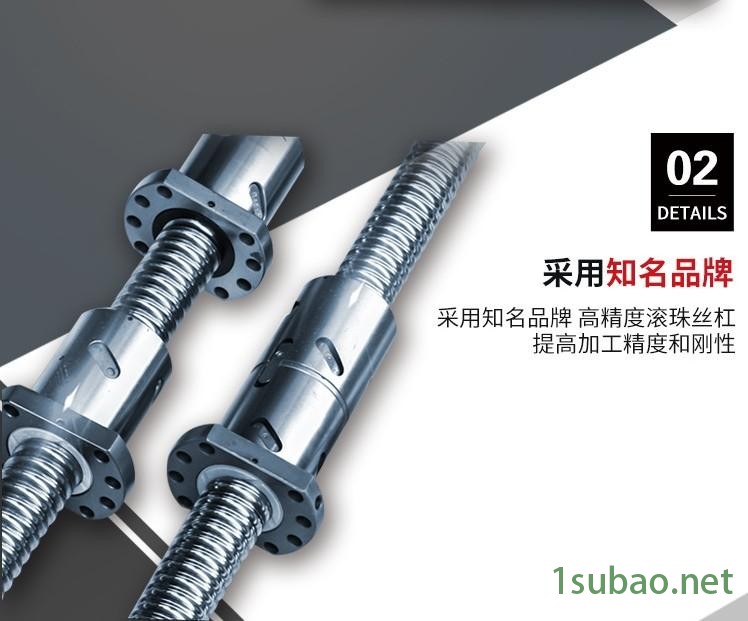

4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、減少熱變形、

精度穩定的特點。

5、電動四工位刀架采用精密齒盤定位，重復定位精度高。

6、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒

內孔錐度，有效的保護了尾座部件。

7、數控系統采用GSK928TE，凱恩帝KNDITB-II，仁和100T，華中世紀星18A等國內 產品，可選用混合式步進電機驅動或交流伺

服電機驅動，也可根據用戶要求選配其它系統，如：GT-88TA，KND1000T，GSK980TD等。

8、易于操作，特別適用于復雜零件或?qū)容^高的大批量零件的加工.也是數控教學的

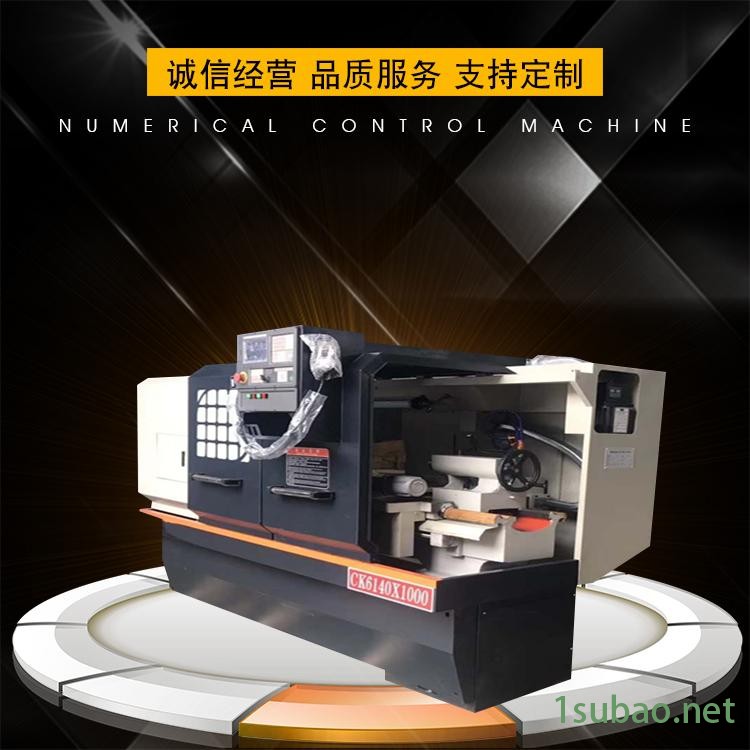

數控車床 Item 數控車床CK6140?

床身回轉直徑 Swing over bed Φ400?

拖板回轉直徑 Max rotative diameter on carriage Φ210?

切削直徑 Max processing diameter Φ400?

加工長度 Max processing length Φ750?

X/Z軸行程 X/Z axis travel 280/700?

X/Z軸位移單位 Min setting uint of X/Z 0.001?

主軸通孔直徑 Through-hole diameter of spindle Φ48?

主軸內孔錐度 　 BT40?

主軸級數 Number of spindle speed 無級?

主軸極限轉速 Spindle speed range 30-1800?

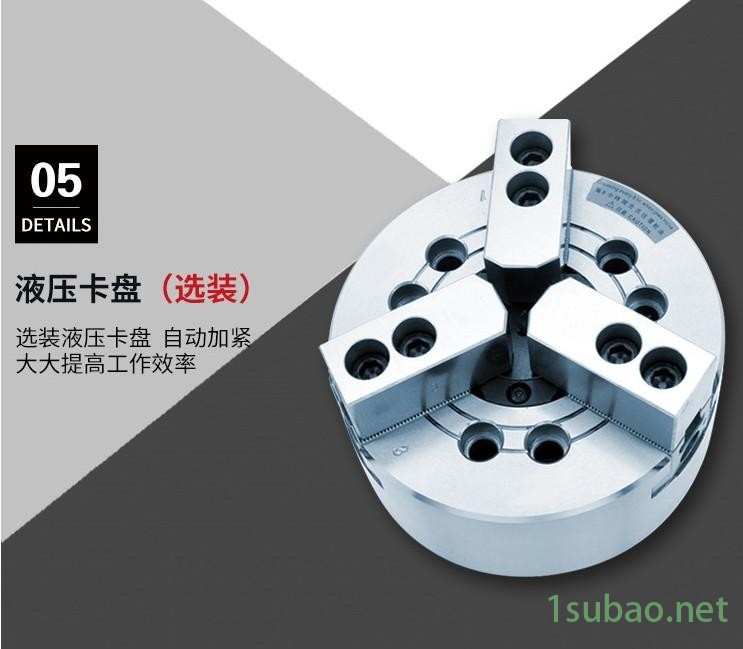

工件夾持方式 Form of workpiece clamping 三爪卡盤Φ200或彈性夾頭?

主軸電機功率（變頻） Main motor power 5.5?

變頻器 　 7.5?

X/Z軸 　 伺服1.2/1.5?

X/Z軸快移速度 X/Z-axis rapid traverse rate X:3000 Z:6000?

刀架形式 Type of tool carrier 4工位電動刀架(4 Position electric tool post)?

刀架（型號/數量） Knife stem size tool posts (model/quantity) LD4B-6132?

刀桿尺寸 Knife stem size 20*20?

機床凈重 weight 　1900?

機床外形尺寸（長*寬*高） L*W*H 2120*1400*1750

?
