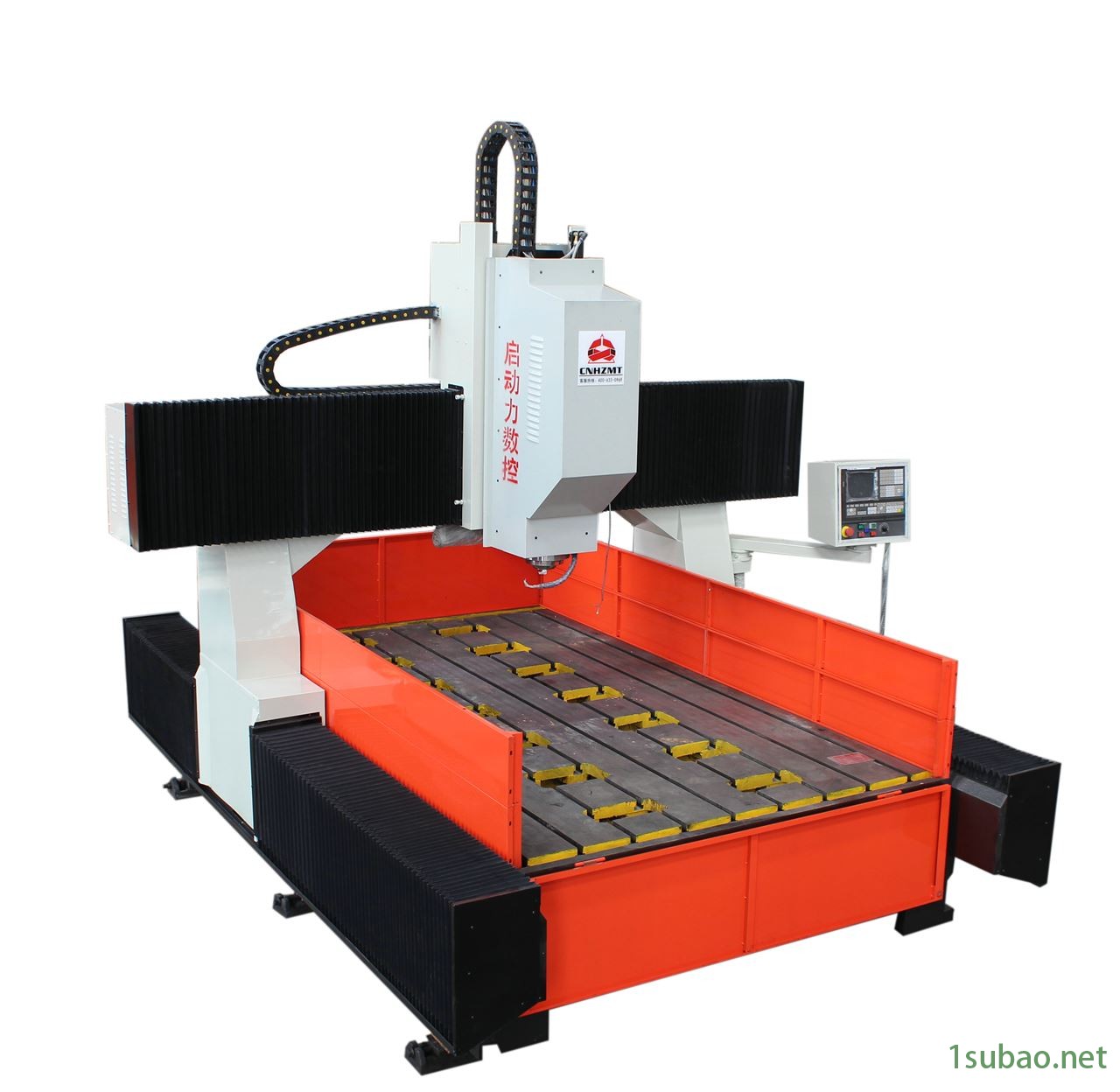

數控高速鉆銑床主要由床身工作臺，移動式龍門，鉆銑動力頭、排削器和循環冷卻裝置、自動潤滑系統、電器系統等組成。滾動直線導軌副支撐和精密絲杠副驅動，機床具有較高定位精度和重復定位精度。
數控高速鉆銑床由于采用*的數控系統，該機可同時滿足鉆孔、銑削、攻絲、等加工需求。主軸動力系統采用伺服電機驅動，可同時滿足高低速下的加工需求，低速運轉時具有橫扭矩，高速運轉時橫功率的顯著特點，是普通變頻電機加減速機驅動方式*的。
數控高速鉆銑床主要用于設備管板、法蘭、平板、環形等零件的高效鉆、銑、攻絲加工?？稍趩钨|(zhì)材料及復合材料上鉆孔，銑削，攻絲。機床加工過程數字控制，操作方便。能實現自動化、高精度、多品種大批量生產。
技術參數：
| 型號 | QDL2010 | |
| zui大加工工件尺寸 | zui大鉆孔及銑削中心距（長×寬）（mm） | 2000*1000*600 |
| zui大加工高度 | 600 | |
| T型槽尺寸 | 22mm | |
| 鉆銑削動力箱 | 數量 | 1 |
| 主軸錐孔 | BT40機械主軸 | |
| zui大鉆孔直徑 | Φ40（硬質合金鉆頭） | |
| Φ40（高速鋼麻花鉆頭） | ||
| zui大攻絲 | M12 | |
| 主軸轉速（r/min） | 3000 | |
| 伺服主軸電機 | 7.5Kw 1000r/min | |
| 動力頭縱向移動 （X軸） | zui大行程 | 3000 |
| X軸移動速度（m/min） | 0-9 | |
| X軸伺服電機功率（kW） | 2.3KW | |
| 動力頭橫向移動 （Y軸） | zui大行程 | 1500 |
| Y軸移動速度（m/min） | 0-9 | |
| Y軸伺服電機功率（kW） | 2.3KW | |
| 動力頭滑臺垂直行程（Z軸） | Z軸行程 | 500 |
| Z軸進給速度（m/min） | 0-5 | |
| Z軸伺服電機功率（kW） | 2.3KW（帶 抱閘） | |
| 定位精度 | X、Y、Z軸 | ≤0.1 |
| 重復定位精度 | X、Y、Z軸 | ≤0.05 |
| 排屑和冷卻 | 排屑器型式 | 平板鏈?zhǔn)?/p> |
| 排屑速度（m/min） | 1m/min | |
| 排屑器電機功率（kW） | 0.4KW | |
| 冷卻泵電機功率（kW） | 150W | |
| 機床外形尺寸 | 長×寬×高（mｍ） | 約 2000*3500*2500 |
| 機床形式 | 鑄鐵整體鑄造加工 |
|
| 機床總重量 | 約6噸 |
|
?
1. 本設備自正式交付需方使用之日起機床主要外購件配置
1．滾動直線導軌 中國臺灣上銀
2．滾珠絲杠 TBI
3．伺服電機、驅動器 眾為興配套
4．精密主軸 軸研科技BT40
5．伺服主軸電機 超同步
6．控制系統 眾為興系統
7．其它輔助元器件 進口
8.傳動同步帶 貝蒂
9．傳動軸承 日本NSK
10.聯軸器 德國KTR
隨機附件：隨機提供的附件
1)、床身調整墊鐵 全套
2)、吊環 1套
3)、BT40鉆柄 1套
